產品型號：HDTVI矩陣
HD-TVI，即高清復合視頻接口，是一種基于同軸電纜的高清視頻傳輸規范，采用模擬調制技術傳輸逐行掃描的高清視頻。HD-TVI技術規范包括1280H 與1920H 兩種高清視頻格式（1280H格式的有效分辨率為1280×720；1920H 格式的有效分辨率為1920×1080），采用自主知識產權的非壓縮視頻數據模擬調制技術，使用同軸電纜點對點傳輸百萬像素級高清視頻，實現無延時，低損耗、高可靠性的視頻傳輸。HD-TVI 技術采用自主知識產權的自適應技術，保證了在75-3 及以上規格的同軸電纜至少傳輸500 米高質量高清視頻，突破了高清視頻現有傳輸技術的傳輸極限。
AV4000 是針對目前高清攝像機開發的一款新型矩陣,它支持 HDAHD, HDTVI 等高清攝像機輸入，同時支持 HDMI 輸出。它基于我公司 AV3000 的基礎上進行了版本升級，不僅進行了軟件的升級，硬件配置更是大幅 度的提升，系統切換速度更快、更穩定，視頻傳輸距離更遠。該系統可控多達256 個視頻輸入，64 個視頻輸出終端（如監視器、錄像機）。
該矩陣切換系統可包括一個或多個矩陣切換機箱，機箱內部包括電源模塊、視頻輸入緩沖模塊（VIM16），視頻輸出模塊（VOM04），所有的系統受主控模塊控制和鍵盤控制。在操作之前需將必要的機箱連接好。并且將視頻輸入和視頻輸出以及所選附件也要正確的連接好，方能進行正確的操作。
產品特征：
一、基本特性
1、支持 32 組群組切換, 32 個同步程序切換，32 個程序切換
2、可接 16 個鍵盤，鍵盤有優先權限設置和登錄口令
3、超大液晶屏幕控制鍵盤控制本系統
4、系統時間、日期、運行狀態、攝像機一級、二級標題顯示
5、支持?jǐn)嚯姾髞黼姇r(shí)所有監視器都保持原來的監控狀態
6、攝像機數字偽碼指示，方便記憶和切換
7、可通過自帶的中文菜單或 windows 矩陣專用設置軟件進行系統設置
8、系統自帶 2 個 RS485 云臺控制接口，支持三重保護，相當于內置一個控 制碼分配器
9、采用筆記本電腦或臺式電腦安裝 windows 矩陣專用設置軟件，通過矩陣 RJ45 接口進行編輯攝像機名稱
10、采用總線制插槽設計，同一機箱內可組成監控視頻模塊、語音對講模塊、 報警聯動模塊于一體的特大型綜合監控主機
11、使用[敏感詞] 32 位高度集成的微控制器，以及應用嵌入式操作系統開發， 程序健壯，擴展性好，脫離結構簡單、不易維護的代碼，產品[敏感詞]高速、穩定、 可靠
12、模塊化結構易于安裝、操作、擴展和維護
13、人性化的菜單設計，輸入方式靈活
14、基于 WINDOWS 系統的軟件設置，極大方便用戶做初始化設置和系統維護
15、全貼片工藝生產，使用高質量的元器件生產，確保產品的質量
16、使用集成化的電路設計，摒棄分立的模擬音視頻電路，增加帶寬，顯著 提高音視頻質量
17、開關電源設計，效率高，發熱少，壽命長
二、產品特性
1、自主創新的 OSD 顯示技術，顯示內容豐富，字體一致。可以做到 32 個顯 示 RAM 區域，徹底解決當前廠商使用的只有 8 個漢字的局限，最多可以支持 16 個漢字
2、支持無圖像時自動產生背景圖像信號，當沒有外置攝像機圖像時，也可 進行監視器標題顯示。工程中攝像機不到位時不會耽擱工程的進行
3、支持菜單在任意監視器上顯示，進入菜單需要口令，也可選無口令。在 工程調式和維保過程中，口令的設置免受無關人員對矩陣混亂修改設置帶來的煩惱
4、正常使用時，可以直接把電腦或鍵盤 RJ45 連接，就可以對矩陣設置。通 信[敏感詞]可靠
5、支持串口環通輸出，在大屏顯示方面可以免做跳線。串口工作模式通過 菜單設定
6、單元模塊 LED 通信工作、狀態燈指示，單元模塊菜單顯示自動狀態檢測 功能，單元模塊溫度檢測功能
7、100MHZ 高帶寬，低內阻切換芯片，精心設計電路解決字符抖動問題和 OSD 字符顏色問題
8、前面板支持球機控制、網絡、報警、鍵盤、狀態 LED 顯示，輕松了解工 作狀態，以及必要時判斷設備的故障點所在
9、網絡矩陣關聯切換代碼，偽代碼設置網絡矩陣的網絡地址及代碼
10、程序切換支持連接功能，讓任何一個監視器支持無限多個攝像機的切換隊列
11、獨立的報警模塊或外置報警主機，支持報警主機串口連接
12、CAN 總線進行通信
13、本系統可以擴充到 1024 臺攝像機和 128 臺監視器(HDMI 輸出，普通監 視器必須支持HDMI 接口輸入)
14、前插板和后插板連接結構，對大型系統尤其重要。安裝，維護極其方便。
15、高速球拔碼地址映射功能，所有的輸入通道的球機地址可任意編輯，系 統中支持不同的高速球不同的協議，波特率支持。
三、技術指標
1、 提供電源：AC220V±10%/50Hz
2、 [敏感詞]功率：18W（S型）/25W（M型）/ 50W（L型）
3、 斷電保護：10年
4、視頻輸入：1Vp-p 75Ω（BNC） 5、視頻輸出：1Vp-p 75Ω（BNC） 6、音頻輸入幅度：0 - 2Vp-p（RCN）
7、音頻輸出功率：0.5W（8Ω）（RCN） 8、控制碼方式：RS485
9、報警輸入：開路/短路報警
10、報警輸出：繼電器節點輸出 2A/30VDC 或 1A/125VAC
11、內置報警輸入個數：16 個
12、可控制輸入通道：256 個（[敏感詞]）
13、可控制輸出通道：64 個（[敏感詞]）
14、可配鍵盤：16 個
15、安裝方式：機架安裝、臺式安裝
16、接口參數
類別
HDTVI 高清復合視頻矩陣
應用標準
遵循 HDCVI 1.1
視頻幀率
1280×720@25 fps；1280×720@30 fps；1280×720@50 fps；1280×720@60 fps；1920×1080@60 fps
帶寬
100MHz
幅度
1Vp-p±10%
上升/下降時間
400-700ps
沖過
<10%
HDCVI 視頻
接口
BNC 母接口
輸出阻抗
75 Ω
阻抗
75 Ω
回波損耗
<-15dB,DC@1MHz to 1.5GHz
直流補償
[敏感詞]±5mV
RS-232 控制接口
串行控制接口
RS-232, 9-針母 D 型 接口
波特率與協議
波特率：9600, 數據位：8 位, 停止位：1, 無奇偶校驗位
串行控制口結構
2 = TX, 3 = RX, 5 = GND
KEYBOARD 控制接口 （選配）
控制接口
RS-485 2 針鳳凰座
使用方式
擴展鍵盤操作
控制口結構
+ = DATA+, -=DATA-
以太網控制接口 （選配）
以太網控制接口
RJ-45 母接口
以太網控制協議
TCP/IP
以太網控制速率
自適應 10M 或 100M,全雙工或半雙工
規格
電源
100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源
溫度
儲存、使用溫度: -20°～ +70°C
濕度
儲存、使用濕度:10% ～ 90%

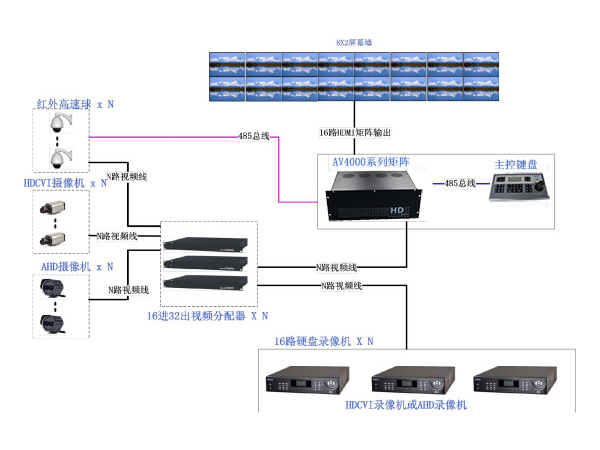

四、連接簡圖
